نقشه نصب دوربین مدار بسته+ آموزش نصب دوربین مدار بسته

امنیت، بنیادیترین نیاز هر جامعه و فرد است. دوربینهای مداربسته، به عنوان چشمهای همیشه بیدار، نقش بیبدیلی در حفظ امنیت و آرامش ایفا میکنند. این سیستمها نه تنها به پیشگیری از وقوع جرم کمک میکنند، بلکه در شناسایی مجرمان و جمعآوری شواهد نیز بسیار مؤثر هستند.
آمارها نشان میدهد که نصب دوربینهای مداربسته تأثیر چشمگیری در کاهش نرخ جرائم دارد. بر اساس یک مطالعه، تعداد سرقتها در مناطقی که مجهز به دوربین مداربسته هستند، تا ۴۷.۴ درصد کاهش یافته است . این آمار به وضوح نشاندهنده قدرت بازدارندگی این سیستمها است.
علاوه بر این، دوربینهای مداربسته در موارد بسیاری فراتر از نظارت امنیتی کاربرد دارند؛ از کنترل ترافیک و نظارت بر فرآیندهای صنعتی گرفته تا پایش حیوانات و حتی تشخیص دمای بدن افراد در شرایط خاص، همگی از قابلیتهای این تکنولوژی پیشرفته به شمار میروند.
انواع سیستمهای دوربین مداربسته:

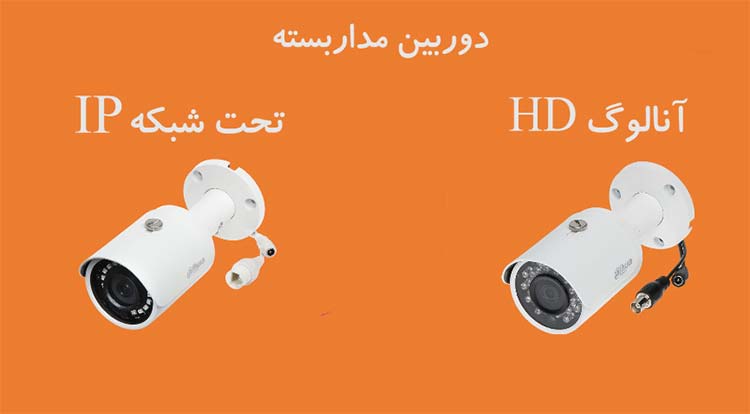

دوربینهای آنالوگ و تحت شبکه

مقایسه دوربینهای آنالوگ و تحت شبکه
| ویژگی | دوربین آنالوگ (HD) | دوربین تحت شبکه (IP) |
| کیفیت تصویر | خوب تا Full HD | Full HD تا 4K و بالاتر |
| نحوه انتقال تصویر | کابل کواکسیال | کابل شبکه (اترنت) یا بیسیم |
| دستگاه ضبط | DVR (دیویآر) | NVR (انویار) |
| هزینه اولیه | کمتر | بیشتر |
| پیچیدگی نصب | نسبتاً ساده | متوسط تا پیچیده |
| قابلیتهای هوشمند | محدود | پیشرفته (تشخیص چهره، حرکت و…) |
| انعطافپذیری | کمتر | بیشتر |
| امنیت داده | پایینتر | بالاتر (رمزنگاری) |
مزایای نقشه کشی دوربین مداربسته

طراحی نقشه پیش از نصب، مزایای متعددی دارد که از جمله آنها میتوان به موارد زیر اشاره کرد:
- افزایش سرعت اجرا: با داشتن یک نقشه از پیش طراحی شده، تیم نصب میتواند با سرعت و دقت بیشتری کار را پیش ببرد.
- کاهش خطا و عیبیابی آسان: نقشه به شناسایی و رفع مشکلات احتمالی در کابلکشی و جانمایی دوربینها کمک میکند و فرآیند عیبیابی را سادهتر میسازد.

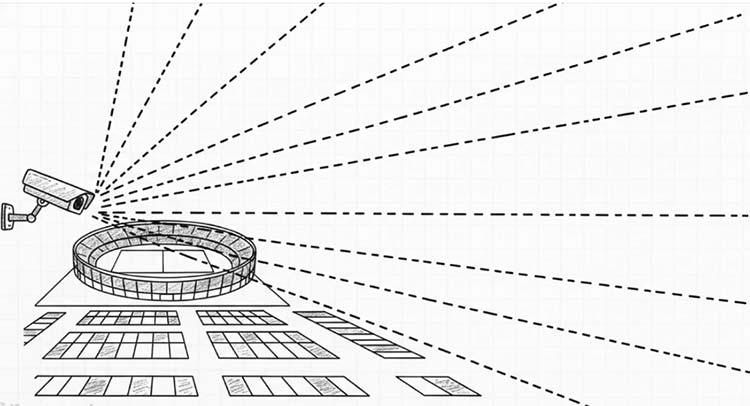

- بهینهسازی پوشش امنیتی: با تعیین دقیق زوایای دید و محدوده پوشش هر دوربین، از ایجاد نقاط کور جلوگیری شده و امنیت محیط به حداکثر میرسد.
- مدیریت بهتر کابلکشی: مسیرهای کابلکشی بهینه شده و از آسیبهای احتمالی به کابلها در آینده جلوگیری میشود.
- برآورد دقیق هزینهها: با داشتن نقشه، میتوان تعداد دوربینها، طول کابلها و سایر تجهیزات مورد نیاز را با دقت بیشتری برآورد کرد و از هزینههای اضافی کاست.
- قابلیت توسعه آسان: در صورت نیاز به افزودن دوربینهای جدید یا ارتقاء سیستم، نقشه موجود به عنوان یک راهنما عمل میکند و فرآیند توسعه را تسهیل میبخشد.
ابزارهای نقشه کشی دوربین مداربسته
برای طراحی نقشه نصب دوربین مداربسته، میتوان از ابزارهای مختلفی استفاده کرد. این ابزارها از نرمافزارهای ساده تا برنامههای تخصصی مهندسی را شامل میشوند:
- نرمافزارهای طراحی گرافیکی: نرمافزارهایی مانند اتوکد (AutoCAD) یا کانسپت دراو (ConceptDraw) امکان طراحی دقیق و مقیاسپذیر نقشهها را فراهم میکنند. این ابزارها برای پروژههای بزرگ و پیچیده که نیاز به جزئیات فنی بالا دارند، مناسب هستند.
- ابزارهای آنلاین و تخصصی: برخی وبسایتها و نرمافزارهای تخصصی مانند IP Video System Design Tool یا IPVM Google Maps Camera Calculator وجود دارند که به طور خاص برای طراحی سیستمهای نظارت تصویری توسعه یافتهاند. این ابزارها قابلیتهایی مانند شبیهسازی زاویه دید، محاسبه تراکم پیکسلی (Pixel Density) و نمایش سهبعدی محیط را ارائه میدهند که به طراحان کمک میکند تا بهترین جانمایی را برای دوربینها انتخاب کنند.
- نقشههای دستی: برای پروژههای کوچکتر و سادهتر، میتوان از نقشههای دستی نیز استفاده کرد. در این روش، با استفاده از یک نقشه ساده از محل و ابزارهای اندازهگیری، موقعیت دوربینها و مسیر کابلکشی به صورت دستی مشخص میشود.
مراحل طراحی نقشه نصب

طراحی یک نقشه مؤثر شامل مراحل زیر است:
1. بازدید از محل و ارزیابی نیازها: در این مرحله، باید از محل نصب بازدید کرده و نیازهای امنیتی کارفرما را به دقت بررسی کرد. نقاط حساس، ورودیها، خروجیها و مناطق پرتردد باید شناسایی شوند.
2. انتخاب نوع دوربین و تجهیزات: بر اساس نیازها و شرایط محیطی، نوع دوربینها (آنالوگ یا IP)، دستگاه ضبط (DVR/NVR)، هارد دیسک و سایر تجهیزات انتخاب میشوند.
3. جانمایی اولیه دوربینها: با توجه به زوایای دید مورد نیاز و محدوده پوشش هر دوربین، موقعیتهای اولیه برای نصب دوربینها روی نقشه مشخص میشود.
4. طراحی مسیر کابلکشی: مسیرهای بهینه برای کابلکشی، با در نظر گرفتن ملاحظات زیباییشناختی، ایمنی و حداقل طول کابل، روی نقشه ترسیم میشوند.
5. محاسبه پهنای باند و فضای ذخیرهسازی: برای سیستمهای تحت شبکه، پهنای باند مورد نیاز برای انتقال تصاویر و فضای ذخیرهسازی لازم برای هارد دیسک محاسبه میشود.
6. تهیه مستندات نهایی: نقشه نهایی به همراه لیست تجهیزات، مشخصات فنی و دستورالعملهای نصب، به عنوان مستندات پروژه آماده میشود.
تجهیزات مورد نیاز برای نصب دوربین مداربسته

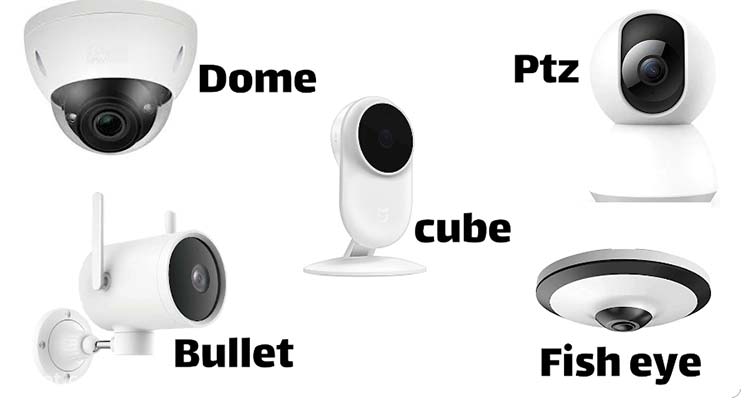

دوربینها
دوربینها، چشمهای سیستم امنیتی هستند و در انواع مختلفی با قابلیتهای متفاوت عرضه میشوند:
- دوربینهای دام (Dome Camera): این دوربینها به دلیل شکل گنبدی خود، معمولاً برای نصب در سقف و فضاهای داخلی مناسب هستند. طراحی آنها به گونهای است که تشخیص جهت دید دوربین را برای افراد دشوار میکند.

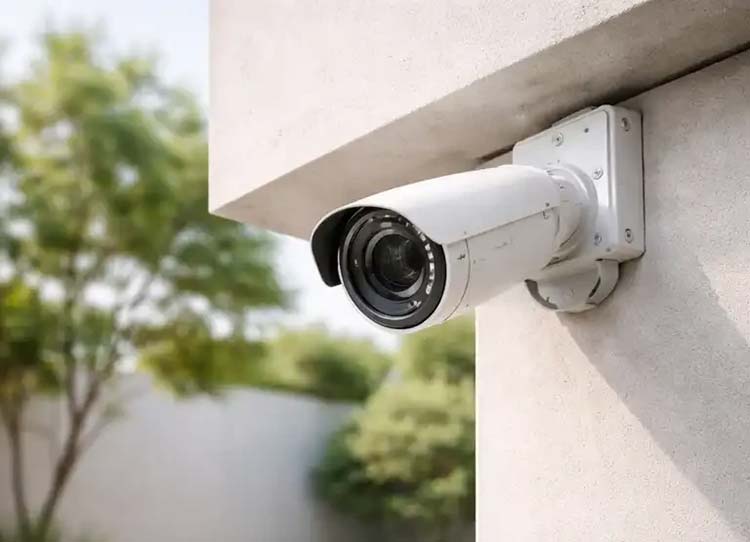

- دوربینهای بولت (Bullet Camera): این دوربینها به شکل استوانهای بوده و معمولاً برای نصب در دیوار و فضاهای بیرونی استفاده میشوند. بدنه مقاوم آنها در برابر شرایط جوی مختلف، آنها را برای محیطهای خارجی ایدهآل میسازد.
- دوربینهای اسپید دام (Speed Dome Camera) یا PTZ: این دوربینها قابلیت چرخش ۳۶۰ درجه، تغییر زاویه عمودی و زوم اپتیکال را دارند و برای نظارت بر فضاهای وسیع و نیاز به پایش متحرک مناسب هستند.
- دوربینهای چشم ماهی (Fisheye Camera): این دوربینها با لنزهای واید خود، قابلیت پوشش ۳۶۰ درجهای یک فضا را دارند و میتوانند جایگزین چندین دوربین معمولی شوند.

دستگاه ضبط (DVR/NVR)
دستگاه ضبط، مغز سیستم دوربین مداربسته است که وظیفه دریافت، پردازش، ذخیره و مدیریت تصاویر را بر عهده دارد:
- DVR (Digital Video Recorder): برای سیستمهای آنالوگ استفاده میشود و سیگنالهای آنالوگ را به دیجیتال تبدیل کرده و روی هارد دیسک ذخیره میکند.

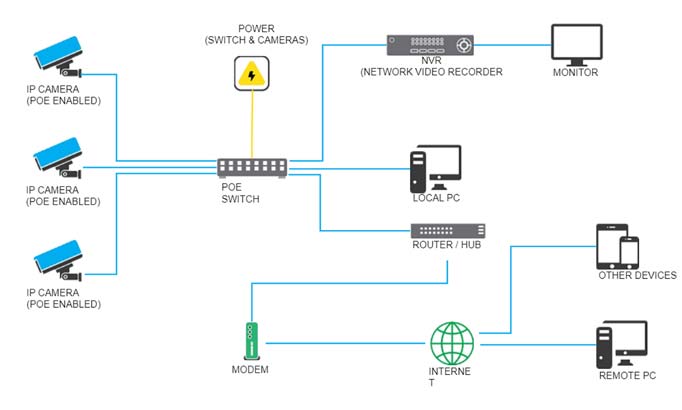

- NVR (Network Video Recorder): برای سیستمهای تحت شبکه (IP) به کار میرود و تصاویر دیجیتال را مستقیماً از دوربینهای IP دریافت و ذخیره میکند.
هارد دیسک (Hard Disk)
هارد دیسک، محل ذخیرهسازی تصاویر ضبط شده است. انتخاب هارد دیسک با ظرفیت مناسب، بستگی به تعداد دوربینها، کیفیت تصویر، نرخ فریم و مدت زمان مورد نیاز برای ذخیرهسازی دارد. برای سیستمهای نظارت تصویری، استفاده از هاردهای مخصوص دوربین مداربسته (مانند سری بنفش وسترن دیجیتال) توصیه میشود که برای کارکرد ۲۴ ساعته و ۷ روز هفته بهینه شدهاند.
کابلکشی (Cables)
نوع کابلکشی بستگی به نوع سیستم دوربین مداربسته دارد:
- کابل کواکسیال (RG59): برای دوربینهای آنالوگ استفاده میشود و وظیفه انتقال تصویر و در برخی موارد برق را بر عهده دارد.
- کابل شبکه (CAT5e/CAT6): برای دوربینهای تحت شبکه (IP) به کار میرود و وظیفه انتقال داده (تصویر و صدا) و در صورت پشتیبانی از PoE (Power over Ethernet)، برق را نیز تأمین میکند.
منبع تغذیه (Power Supply)
دوربینها برای کارکرد نیاز به برق دارند. منبع تغذیه مناسب باید ولتاژ و جریان مورد نیاز دوربینها را تأمین کند. در سیستمهای آنالوگ معمولاً از آداپتورهای ۱۲ ولت و در سیستمهای IP در صورت عدم استفاده از PoE، از سوئیچهای PoE یا آداپتورهای جداگانه استفاده میشود.
اتصالات و لوازم جانبی
- فیش BNC: برای اتصال کابل کواکسیال به دوربین و DVR در سیستمهای آنالوگ.
- سوکت RJ45: برای اتصال کابل شبکه به دوربین و NVR در سیستمهای تحت شبکه.
- سوئیچ شبکه (Network Switch): برای اتصال چندین دوربین IP به NVR و شبکه.
- مانیتور یا نمایشگر: برای مشاهده تصاویر زنده و بازبینی ضبطها.
- کابل HDMI/VGA: برای اتصال دستگاه ضبط به نمایشگر.
- جعبه تقسیم (Junction Box): برای محافظت از اتصالات و سیمکشی.
- لوله فلکسی یا داکت: برای محافظت از کابلها در برابر آسیبهای فیزیکی و عوامل محیطی.
آموزش گام به گام نصب دوربین مداربسته
با تماشای ویدیو زیر روش نصب و راه اندازی دوربین مداربسته رابطور کامل یاد بگیرید:
مرحله اول: برنامهریزی و مکانیابی
این مرحله، زیربنای یک نصب موفق است. برنامهریزی دقیق و انتخاب مکانهای مناسب برای دوربینها، تأثیر مستقیمی بر کارایی و پوشش امنیتی سیستم دارد.
1. بررسی جامع محیط: ابتدا باید محیط مورد نظر را به دقت بررسی کنید. نقاط ورودی و خروجی، پنجرهها، مناطق حساس، مسیرهای تردد و نقاط کور احتمالی را شناسایی کنید. در نظر گرفتن موانع فیزیکی مانند دیوارها، ستونها و درختان نیز حائز اهمیت است.
2. تعیین اهداف نظارتی: مشخص کنید که هدف اصلی از نصب دوربینها چیست. آیا به دنبال نظارت عمومی هستید یا نیاز به پایش جزئیات خاصی مانند چهره افراد یا پلاک خودروها دارید؟ این اهداف، نوع دوربین و کیفیت تصویر مورد نیاز را تعیین میکنند.
3. انتخاب بهترین نقاط نصب: با توجه به اهداف نظارتی و بررسی محیط، بهترین مکانها را برای نصب هر دوربین انتخاب کنید. این مکانها باید حداکثر پوشش را فراهم کرده و در عین حال، دوربینها را از دسترس خرابکاران دور نگه دارند. ارتفاع مناسب نصب، معمولاً بین ۲.۵ تا ۴ متر است تا هم زاویه دید خوبی داشته باشد و هم از دسترسی آسان جلوگیری شود.
4. رسم نقشه جانمایی: یک نقشه دقیق از محل نصب تهیه کنید. این نقشه باید شامل موقعیت هر دوربین، زاویه دید آن، محدوده پوشش و مسیرهای احتمالی کابلکشی باشد. استفاده از نرمافزارهای تخصصی یا حتی یک طرح دستی میتواند در این مرحله کمککننده باشد.
مرحله دوم: کابلکشی و زیرساخت
کابلکشی صحیح، تضمینکننده انتقال پایدار و با کیفیت تصاویر است. این مرحله باید با دقت و رعایت استانداردهای لازم انجام شود.
1. مسیربندی کابلها: مسیرهای کابلکشی را بر اساس نقشه جانمایی و با در نظر گرفتن ملاحظات ایمنی و زیباییشناختی تعیین کنید. سعی کنید کابلها را از مسیرهای محافظت شده مانند داخل دیوارها، سقف کاذب یا داکتها عبور دهید تا از آسیبهای فیزیکی و عوامل محیطی در امان باشند.
2. انتخاب کابل مناسب: برای دوربینهای آنالوگ، از کابل کواکسیال RG59 با کیفیت بالا استفاده کنید. برای دوربینهای تحت شبکه، کابل CAT5e یا CAT6 توصیه میشود. در صورت نیاز به انتقال برق از طریق کابل شبکه (PoE)، از کابلهای با کیفیتتر و سوئیچهای PoE مناسب استفاده کنید.
3. محافظت از کابلها: کابلها را در برابر رطوبت، نور خورشید، جویدگی توسط حیوانات و آسیبهای فیزیکی محافظت کنید. استفاده از لوله فلکسی، داکت یا کاندوئیت (Conduit) در مسیرهای خارجی و در معرض خطر ضروری است.
4. برآورد طول کابل: طول کابل مورد نیاز برای هر دوربین را با دقت اندازهگیری کنید. از کشیدن بیش از حد کابلها خودداری کنید و مقداری اضافه طول برای انعطافپذیری در نظر بگیرید. توجه داشته باشید که طول زیاد کابل میتواند باعث افت سیگنال شود، به خصوص در دوربینهای آنالوگ.

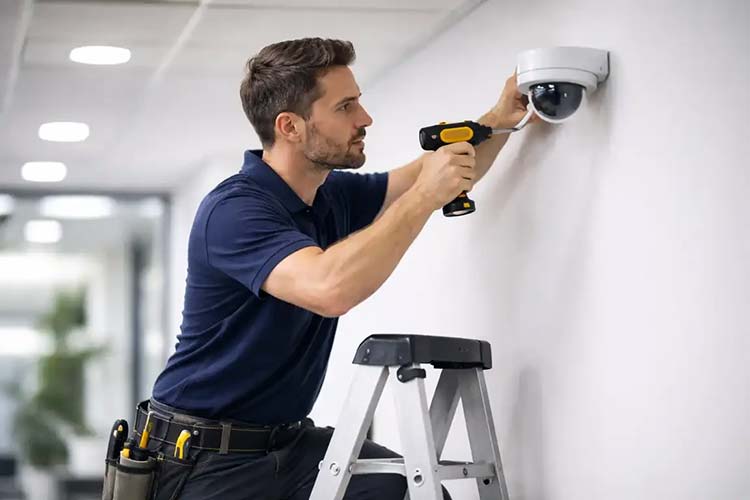

مرحله سوم: نصب فیزیکی دوربینها
![آموزش نصب <div id="78788250857"><script type="text/JavaScript" src="https://www.aparat.com/embed/x597l5f?data[rnddiv]=78788250857&data[responsive]=yes"></script></div>](https://quantumsoft.ir/wp-content/uploads/2026/05/word-image-4107-5.jpeg)
پس از آمادهسازی زیرساخت، نوبت به نصب فیزیکی دوربینها میرسد.
1. نصب پایه دوربین: پایه دوربین را در مکانهای از پیش تعیین شده و با استفاده از پیچ و رولپلاک مناسب، محکم به دیوار یا سقف متصل کنید. اطمینان حاصل کنید که پایه به اندازه کافی محکم است تا وزن دوربین را تحمل کند و در برابر لرزش مقاوم باشد.
2. اتصال کابلها به دوربین: کابلهای تصویر و برق را به دوربین متصل کنید. در دوربینهای آنالوگ، از فیش BNC و در دوربینهای تحت شبکه، از سوکت RJ45 استفاده کنید. اتصالات را محکم و عایقبندی کنید تا از نفوذ رطوبت و گرد و غبار جلوگیری شود.
3. نصب دوربین روی پایه: دوربین را روی پایه نصب کرده و به صورت موقت محکم کنید. در این مرحله، نیازی به سفت کردن نهایی پیچها نیست، زیرا ممکن است نیاز به تنظیم زاویه دید باشد.
4. تنظیم اولیه زاویه دید: زاویه دید دوربین را به صورت تقریبی تنظیم کنید تا محدوده مورد نظر را پوشش دهد. تنظیم دقیقتر در مرحله راهاندازی و تست انجام خواهد شد.
مرحله چهارم: نصب دستگاه ضبط (DVR/NVR) و هارد دیسک
دستگاه ضبط و هارد دیسک، قلب سیستم نظارت تصویری هستند و باید در مکانی امن و با تهویه مناسب نصب شوند.
1. انتخاب مکان مناسب برای دستگاه ضبط: دستگاه DVR یا NVR را در مکانی امن، دور از دسترس افراد غیرمجاز و با تهویه مناسب قرار دهید. این مکان باید از گرد و غبار و رطوبت محافظت شود.

2. نصب هارد دیسک: درب دستگاه ضبط را باز کرده و هارد دیسک را با دقت در جایگاه مخصوص خود قرار دهید. کابلهای دیتا (SATA) و برق را به هارد دیسک متصل کرده و آن را با پیچهای مخصوص محکم کنید. سپس درب دستگاه را ببندید.
3. اتصال دوربینها به دستگاه ضبط: کابلهای تصویر دوربینها را به پورتهای ورودی دستگاه ضبط (DVR/NVR) متصل کنید. در سیستمهای آنالوگ، از فیش BNC و در سیستمهای تحت شبکه، از کابلهای شبکه و سوئیچ شبکه (در صورت نیاز) استفاده کنید.
4. اتصال به نمایشگر و برق: کابل HDMI یا VGA را برای اتصال دستگاه ضبط به مانیتور یا نمایشگر متصل کنید. سپس آداپتور برق دستگاه ضبط را به پریز برق وصل کرده و دستگاه را روشن کنید.
مرحله پنجم: تنظیمات نرمافزاری و راهاندازی
پس از نصب فیزیکی، نوبت به تنظیمات نرمافزاری و پیکربندی سیستم میرسد.
1. تنظیمات اولیه دستگاه: پس از روشن شدن دستگاه، مراحل راهاندازی اولیه را دنبال کنید. این مراحل معمولاً شامل تنظیم زبان، تاریخ و زمان، ایجاد رمز عبور برای مدیر و فرمت کردن هارد دیسک است.
2. تنظیمات شبکه (برای دوربینهای IP): در سیستمهای تحت شبکه، باید تنظیمات شبکه NVR و دوربینها را پیکربندی کنید. این شامل اختصاص آدرس IP، تنظیمات DNS و گیتوی (Gateway) است. اطمینان حاصل کنید که NVR و دوربینها در یک شبکه قرار دارند و میتوانند با یکدیگر ارتباط برقرار کنند.
3. افزودن دوربینها به دستگاه ضبط: دوربینها را به دستگاه ضبط معرفی کنید. در NVRها، معمولاً قابلیت جستجوی خودکار دوربینهای IP در شبکه وجود دارد. در DVRها، دوربینها به صورت فیزیکی متصل شدهاند و نیازی به افزودن نرمافزاری نیست.
4. تنظیمات ضبط و پخش: تنظیمات مربوط به ضبط تصاویر را پیکربندی کنید. این شامل انتخاب حالت ضبط (پیوسته، تشخیص حرکت، زمانبندی شده)، کیفیت ضبط، نرخ فریم و مدت زمان ذخیرهسازی است. همچنین، تنظیمات مربوط به بازبینی و پخش تصاویر را بررسی کنید.
5. دسترسی از راه دور: برای دسترسی به تصاویر دوربینها از طریق اینترنت و گوشی هوشمند، باید تنظیمات مربوط به دسترسی از راه دور را فعال کنید. این شامل تنظیمات پورت فورواردینگ (Port Forwarding) در روتر (Router) و استفاده از نرمافزارهای مخصوص موبایل یا کامپیوتر است.
مرحله ششم: تست و عیبیابی

پس از اتمام نصب و تنظیمات، باید عملکرد کلی سیستم را تست کرده و مشکلات احتمالی را رفع کنید.
1. بررسی کیفیت تصویر: تصاویر هر دوربین را به دقت بررسی کنید. اطمینان حاصل کنید که کیفیت تصویر مطلوب است، فوکوس صحیح است و هیچ گونه نویز یا تاری در تصاویر وجود ندارد.
2. تست زاویه دید و پوشش: با حرکت در محیط، اطمینان حاصل کنید که تمام مناطق حساس به خوبی پوشش داده شدهاند و هیچ نقطه کوری وجود ندارد. در صورت نیاز، زاویه دید دوربینها را تنظیم کنید.
3. تست قابلیتهای هوشمند: اگر دوربینها دارای قابلیتهای هوشمند مانند تشخیص حرکت یا تشخیص چهره هستند، این قابلیتها را تست کنید تا از عملکرد صحیح آنها اطمینان حاصل شود.
4. بررسی ضبط و پخش: از صحت عملکرد ضبط تصاویر و قابلیت بازبینی آنها اطمینان حاصل کنید. تاریخ و زمان ضبطها را بررسی کنید.
5. تست دسترسی از راه دور: دسترسی به تصاویر از طریق گوشی هوشمند یا کامپیوتر از راه دور را تست کنید تا از اتصال صحیح به اینترنت و عملکرد اپلیکیشن مربوطه اطمینان حاصل شود.
6. رفع نویز و مشکلات احتمالی: در صورت مشاهده نویز در تصاویر (به خصوص در سیستمهای آنالوگ)، اتصالات کابلها را بررسی کنید. ممکن است نیاز به استفاده از کابلهای با کیفیتتر یا حذف منابع تداخل الکترومغناطیسی باشد. هر گونه مشکل دیگر را شناسایی و رفع کنید.
نکات کلیدی برای نصب حرفهای
برای اطمینان از عملکرد بهینه و طول عمر سیستم دوربین مداربسته، رعایت نکات زیر ضروری است:
- انتخاب برندهای معتبر: استفاده از دوربینها و تجهیزات از برندهای شناخته شده و معتبر (مانند هایک ویژن (Hikvision)، داهوا (Dahua)، تیاندی (Tiandy)) تضمینکننده کیفیت، پایداری و پشتیبانی بهتر است. این برندها در بازار ایران نیز سهم قابل توجهی دارند و محصولات متنوعی را ارائه میدهند.
- مشاوره با متخصصین: در پروژههای بزرگ یا پیچیده، حتماً از مشاوره و خدمات متخصصین و شرکتهای معتبر در زمینه نصب دوربین مداربسته استفاده کنید. تجربه و دانش فنی آنها میتواند از بروز مشکلات جلوگیری کرده و به بهینهسازی سیستم کمک کند.
- رعایت استانداردهای ایمنی: هنگام نصب، تمامی استانداردهای ایمنی مربوط به کار با برق و ارتفاع را رعایت کنید. استفاده از ابزار مناسب و تجهیزات حفاظت فردی ضروری است.
- مستندسازی پروژه: تمامی جزئیات نصب، شامل نقشه نهایی، لیست تجهیزات، تنظیمات شبکه و رمزهای عبور را مستندسازی کنید. این مستندات در آینده برای نگهداری و عیبیابی بسیار مفید خواهند بود.
- آموزش کاربران: پس از نصب، کاربران اصلی سیستم را در مورد نحوه کار با دستگاه ضبط، بازبینی تصاویر و دسترسی از راه دور آموزش دهید.
در پایان، میتوان گفت که نصب دوربین مداربسته، فراتر از یک اقدام ساده، یک سرمایهگذاری هوشمندانه در راستای افزایش امنیت و آرامش خاطر است. با برنامهریزی دقیق، انتخاب صحیح تجهیزات و اجرای گام به گام مراحل نصب، میتوان سیستمی کارآمد و قابل اعتماد را ایجاد کرد که نه تنها به عنوان یک بازدارنده قوی در برابر تهدیدات عمل میکند، بلکه در مواقع لزوم، شواهد ارزشمندی را برای حل و فصل مسائل فراهم میآورد.
اهمیت نقشه کشی و طراحی دقیق پیش از نصب، به اندازه خود فرآیند نصب است. این نقشه، راهنمای شما برای ایجاد یک پوشش امنیتی جامع و بدون نقص خواهد بود. با توجه به پیشرفتهای روزافزون در تکنولوژی نظارت تصویری، انتخاب سیستم مناسب و بهرهگیری از قابلیتهای هوشمند، میتواند سطح امنیت شما را به طور چشمگیری ارتقا دهد. به یاد داشته باشید، امنیت یک فرآیند مستمر است و با هوشمندی و دقت میتوان آن را به بهترین شکل ممکن مدیریت کرد.
